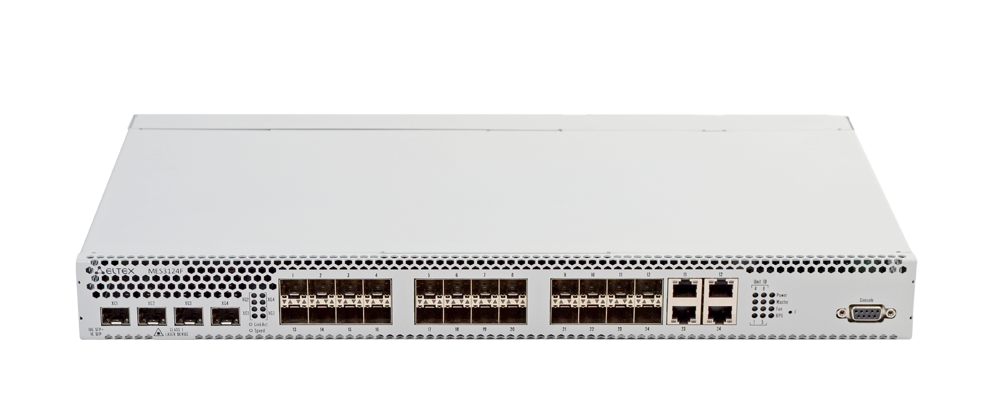

Коммутатор агрегации MES3124F

Коммутатор L3;
20 портов 1G (SFP);
4 combo-порта 1G;
4 порта 10G(SFP+)

Ключевые особенности

Высокая производительность
Поддержка стекирования
До 4 портов 10G в базовой конфигурации
Резервирование источников питания с возможностью горячей замены
Расширенные функции L2
Поддержка функций L3
Front-to-back вентиляция

Коммутаторы серии MES3100 используются в операторских сетях в качестве коммутаторов уровня агрегации района или транспортных коммутаторов. В центрах обработки данных устройства применяют в качестве Top-of-Rack коммутаторов. Коммутаторы агрегации обладают высоким запасом по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.

Поддержка статической и динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены

Поддержка протокола быстрой сходимости EAPS позволяет получить время сходимости оптического кольца менее 200 мс и обеспечивает беспрерывное предоставление сервисов.

Коммутаторы поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Интерфейсы

20 х 100/1000BASE-X (SFP)
4 х 10/100/1000BASE-T/1000BASE-X/100BASE-FX (Combo)
4 х 10G Base-R/1000Base-X(SFP+/SFP)
Консольный порт RS-232 (DB-9)

Производительность

Пропускная способность - 128 Гбит/c
Производительность на пакетах длиной 64 байта¹ - 94 MPPS
Объем буферной памяти - 1,5 Мбайт
Объем ОЗУ (DDR2) - 256 Мбайт
Объем ПЗУ (SPI Flash) - 16 Мбайт
Таблица MAC-адресов - 16384
Количество ARP-записей² - 4К
Таблица VLAN - 4094
Количество групп L2 Multicast (IGMP snooping) - 1024
Количество правил SQinQ - 980 (ingress)/ 140 (egress)
Количество правил ACL - 2048
Количество маршрутов L3 Unicast (RIP, OSPF) - 10К
Количество маршрутов L3 Multicast (IGMP Proxy) - 1К
Количество интерфейсов L3 - 512
Link Aggregation Groups (LAG) - 24, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей для каждого порта
Размер Jumbo-фрейма - максимальный размер пакетов – 10240 байт
Стекирование - 8 устройств

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back pressure)
Поддержка MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (Port mirroring)

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC MulticastSupport)
Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
Статические записи MAC (Static MAC Entries)
Логирование событий MAC Flapping
Отслеживание событий MAC change на портах
Отслеживание событий MAC flapping на портах

Поддержка VLAN

IEEE 802.1Q
Поддержка Voice VLAN
Зеркалирование VLAN (VLAN mirroring)
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Multicast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP Snooping Fast Leave на основе порта/хоста
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Multicast TV VLAN
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Multiprocess
Поддержка STP Root Guard
Поддержка STP BPDU Guard
Поддержка STP Loop Guard
Поддержка BPDU Filtering
Поддержка Spanning Tree Fast Link option
Поддержка Layer 2 Protocol Tunneling
Поддержка Private VLAN
Поддержка ERPS (G.8032v2)
Поддержка EAPS
Поддержка Loopback Detection (LBD)
Изоляция портов
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Поддержка Flex Link (Dual homing)

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm

Функции L3

Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)
Статическая маршрутизация IPv4
Динамическая маршрутизация RIPv2
Поддержка ARP (Address Resolution Protocol), ARP Proxy
Динамическая маршрутизация OSPFv2
Поддержка VRRP
IGMP Proxy

Функции обеспечения безопасности

DHCP snooping
Опция 82 протокола DHCP
UDP Relay, DHCP Relay
IP Source address Guard
Dynamic ARP Inspection (Protection)
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
SSL v1/v2/v3
Защита от атак BPDU
PPPoE Intermediate agent
Выбор алгоритма работы SSH-сервера

AAA

Web-Based Authentication (WAC)
Управление доступом на основе порта
Управление доступом на основе хоста
Динамическое назначение VLAN
Управление доступом на основе MAC-адресов
Guest VLAN

ACL (Списки управления доступом)

L2-L3-L4 ACL (Access Control List)
Time-Based ACL
ACL на основе
- Очередей приоритетов IEEE 802.1p
- VLAN ID
- MAC-адресов
- Ethertype– IPv4/IPv6-адреса
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Класса трафика IPv6
- Метки потока IPv6
- Содержимого пакетов, определяемого пользователем (User Defined Bytes)
Cтатистика ACL

Основные функции качества обслуживания (QoS) и ограничение скорости

Статистика QoS
Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания IEEE 802.1p
Защита от широковещательного «шторма»
Управление полосой пропускания
Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
Три цвета маркировки
Классификация трафика на основании на основании ACL
Назначение меток CoS/DSCP на основании ACL
Перемаркировка меток CoS в DSCP, DSCP в CoS
Назначение VLAN на основании ACL
Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ

IEEE 802.3ah Ethernet Link OAM
Dying Gasp
IEEE 802.1ag Connectivity Fault Management (CFM)
IEEE 802.3ah Unidirectional Link Detection (UDLD)

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IРv4, IРv6

Основные функции управления

Web-интерфейс
Загрузка и выгрузка файла настройки по TFTP
Удаленный мониторинг (RMON)
Протокол SNMP
Интерфейс командной строки(CLI)
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
Управление контролируемым доступом – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS TACACS+
Сервер Telnet, сервер SSH
Клиент Telnet, клиент SSH
LLDP (IEEE 802.1ab) + LLDP MED
Поддержка макро-команд
BootP/DHCP-клиент
Автонастройка DHCP
DHCP Relay
DHCP Relay Option 60; 61
DHCP Relay Option 82
DHCP-сервер
Команды отладки
Сервер FTP
Поддержка статических маршрутов IPv6 для сети управления
Поддержка двух версий файлов конфигурации

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Регулирование скорости вращения вентиляторов
Green Ethernet

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Поддержка механизма утилизации CPU по задачам и по типу трафика
Мониторинг загрузки оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Стандарты MIB/IETF

RFC1213 MIB-II
RFC1493 Bridge MIB
RFC1907 SNMPv2 MIB
RFC2571~2576 SNMP MIB
RFC1271, 2819 RMON MIB
RFC2021 RMON v2 MIB
RFC2665 Ether-like MIB
RFC2668 MAU MIB
RFC2674 802.1p MIB
RFC2233, 2863 IF MIB
RFC2618 RADIUS Authentication Client MIB
RFC1724 RIP v2 MIB
RFC1850 OSPF v2 MIB
RFC2096 IP Forwarding Table MIB (CIDR)
RFC2787 VRRP MIB
RFC2932 IPv4 Multicast Routing MIB
RFC2934 PIM MIB for IPv4
RFC2620 RADIUS Accounting Client MIB
RFC2933 IGMP MIB
RFC783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC854 Telnet
RFC951, 1542 BootP
RFC2068 HTTP
RFC2138 RADIUS
RFC2139 RADIUS Accounting
RFC1492 TACACS
RFC3176 sFlow
RFC2598 DiffServ Expedited Forwarding

Физические характеристики

Питание:
- 100–240 В AC, 50-60 Гц
- 36-72 В DC
Варианты питания:
- один источник питания постоянного или переменного тока
- два источника постоянного или переменного тока с возможностью горячей замены
Максимальная потребляемая мощность - 50 Вт
Рабочая температура окружающей среды - от -10° до +45° С
Температура хранения - от -40° до +70° С
Рабочая влажность - не более 80%
Вентиляция - 4 вентилятора
Исполнение - 19'', 1U
Размеры (ШxВxГ) - 430х44х265 мм
Вес - 3,9 кг

Текущая версия ПО 2.5.48.15

¹Значения указаны для односторонней передачи
²Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
