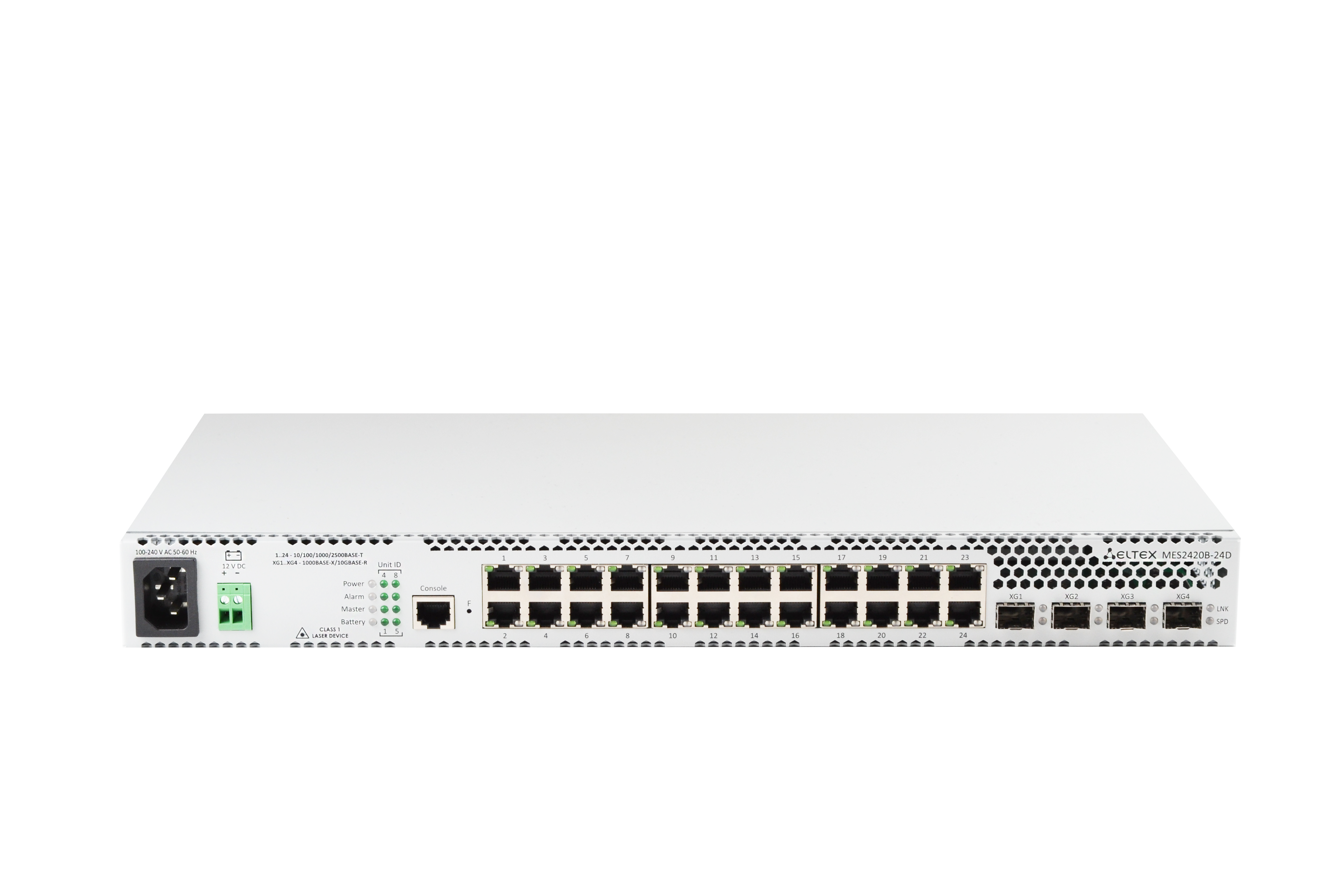

Коммутатор доступа MES2420B-24D

24 х 10/100/1000/2500BASE-T (RJ-45);
4 x 1000BASE-X (SFP)/10GBASE-R (SFP+);
Console RS-232 (RJ-45)

Пропускная способность до 200 Гбит/с
До 24 портов 2.5GBASE-T
Расширенные функции L2
Коммутаторы L3
Поддержка Multicast (IGMP Snooping, MVR)
Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

Коммутатор MES2420 осуществляет подключение конечных пользователей к сетям крупных предприятий, предприятий малого и среднего бизнеса, а также к сетям операторов связи с помощью интерфейсов 2.5G/10G. Устройство MES2420-24DP поддерживает работу PoE по стандарту IEEE 802.3bt/PoE+ (до 30 Вт на порт). Коммутатор поддерживает виртуальные локальные сети, многоадресные группы рассылки и имеет расширенный набор функций безопасности.

Бесперебойное питание
Коммутаторы MES2420B-24D имеют возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 230 В. Устройство оснащено блоком питания, который позволяет заряжать АКБ при наличии питания 230 В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.

Встроенные интерфейсы

10/100/1000/2500BASE-T (RJ-45) - 24
1000BASE-X (SFP)/10GBASE-R (SFP+) - 4
Console RS-232 (RJ-45)

Производительность

Пропускная способность - 200 Гбит/с
Производительность на пакетах длиной 64 байта - 148,8 MPPS
Объем буферной памяти - 2 Мбайт
Объем ОЗУ (DDR3) - 1 Гбайт
Объем ПЗУ (SPI Flash) - 64 Мбайт
Таблица MAC-адресов - 32 768
Количество ARP-записей - 1000
Таблица VLAN - 4094
Количество групп L2 Multicast (IGMP Snooping) - 4093
Количество групп L3 Multicast (IGMP proxy) - 2048
Количество правил SQinQ - 768 (ingress)/1024(egress)
Количество правил MAC ACL - 766
Количество правил IPv4/IPv6 ACL - 640/320
Количество маршрутов L3 IPv4 Unicast - 1957
Количество маршрутов L3 IPv6 Unicast - 21
Количество VRRP-маршрутизаторов - 32
Количество L3-интерфейсов - 8 VLAN, до 5 IPv4-адресов в каждом vlan, до 22 IРv6 GUA суммарно для всех vlan
Link Aggregation Groups (LAG) - 24 группы, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей на порт
Размер Jumbo-фрейма - максимальный размер пакетов 12288 байт

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Отслеживание событий MAC change на портах
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка Voice VLAN
Поддержка IEEE 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP
Поддержка MAC-based VLAN
Поддержка Protocol-based VLAN

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Multicast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP Snooping fast-leave
Поддержка функций IGMP proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка STP BPDU Guard
Поддержка BPDU Filtering
Поддержка Spanning Tree Fast Link option
Поддержка Layer 2 Protocol Tunneling (L2PT)
Поддержка Loopback Detection (LBD)
Изоляция портов
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Поддержка ERPS (G.8032v2)

Функции L3 Multicast

IGMP proxy (RFC 4605)
IGMP proxy fast-leave

Функции L3

Поддержка статических IPv4-, IPv6-маршрутов
Поддержка протоколов динамической маршрутизации RIPv1/2, OSPFv2/3
Поддержка протокола VRRP

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера

Поддержка IРv6

Функциональность IPV6 Host
Совместное использование IPv4, IРv6

Функции обеспечения безопасности

DHCP Snooping
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection (Protection)
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические
MAC-адреса
Проверка подлинности по портам на основе IEEE 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
PPPoE Intermediate agent
DHCPv6 Snooping
IPv6 Source Guard
Поддержка функции IPv6 ND Inspection
Поддержка функции IPv6 RA Guard

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List)
IPv6 ACL
ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания IEEE 802.1p
Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
Классификация трафика на основании ACL
Назначение меток CoS/DSCP на основании ACL
Перемаркировка меток DSCP в CoS
Перемаркировка меток CoS в DSCP
Назначение VLAN на основании ACL

ОАМ

IEEE 802.3ah, Ethernet OAM
IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков

Основные функции управления

Загрузка и выгрузка конфигурационного файла по
TFTP/SFTP
Автоматическое резервирование (backup) файла
конфигурации по TFTP/SFTP
Протокол SNMP
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (IEEE 802.1ab) + LLDP MED
Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
Поддержка авторизации вводимых команд с помощью сервера TACACS+
Поддержка IPv4/IPv6 ACL для управления устройством
Управление доступом к коммутатору — уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Клиент SSH, клиент Telnet
Сервер Telnet, сервер SSH
Поддержка макрокоманд
Журналирование вводимых команд по протоколу TACACS+
Автоматическая настройка DHCP
DHCP Relay (поддержка IРv4)
DHCP Relay Option 82
Сервер DHCP
Добавление тега PPPoE Circuit-ID
Flash File System
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Ping (поддержка IPv4/IPv6)
Поддержка статических маршрутов IPv4/IPv6
Поддержка нескольких версий файлов конфигурации

Функции мониторинга

Статистика интерфейсов
Поддержка мониторинга загрузки CPU по задачам и очередям
Мониторинг загрузки оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Обеспечение бесперебойного питания

Автоматический переход на АКБ (12 В) при отключении первичного питания (230 В) и обратно
Заряд АКБ (12 В) при работе от первичной сети (230 В)
Мониторинг типа электропитания (SNMP)
Оповещение при переходе с одного типа питания на другой
Индикация подключения АКБ
Сигнализация о низком уровне заряда АКБ
Защита от короткого замыкания

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 2465 IPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 3289 MIB для Diffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IРv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
RFC 826 ARP
RFC 854 Telnet
МЭК 61850

Физические характеристики

Питание:
- 100–240 В AC, 50–60 Гц
- 12 В DC
Максимальная потребляемая мощность (для коммутаторов без поддержки PoE) - 60 Вт
Максимальная потребляемая мощность без учета заряда АКБ - 45 Вт
Тепловыделение - 48 Вт
Аппаратная поддержка Dying Gasp - есть
Рабочая температура окружающей среды - от -15 до +50 °С
Температура хранения - от -40 до +70 °С
Охлаждение - 2 вентилятора
Рабочая влажность - не более 80 %
Исполнение - 19", 1U
Габариты (Ш × В × Г) - 430 × 44 × 225 мм
Масса - 3,16 кг
